На этой странице представлены примеры некоторых наших разработок по общей тематике
Станки для обработки натурального камня

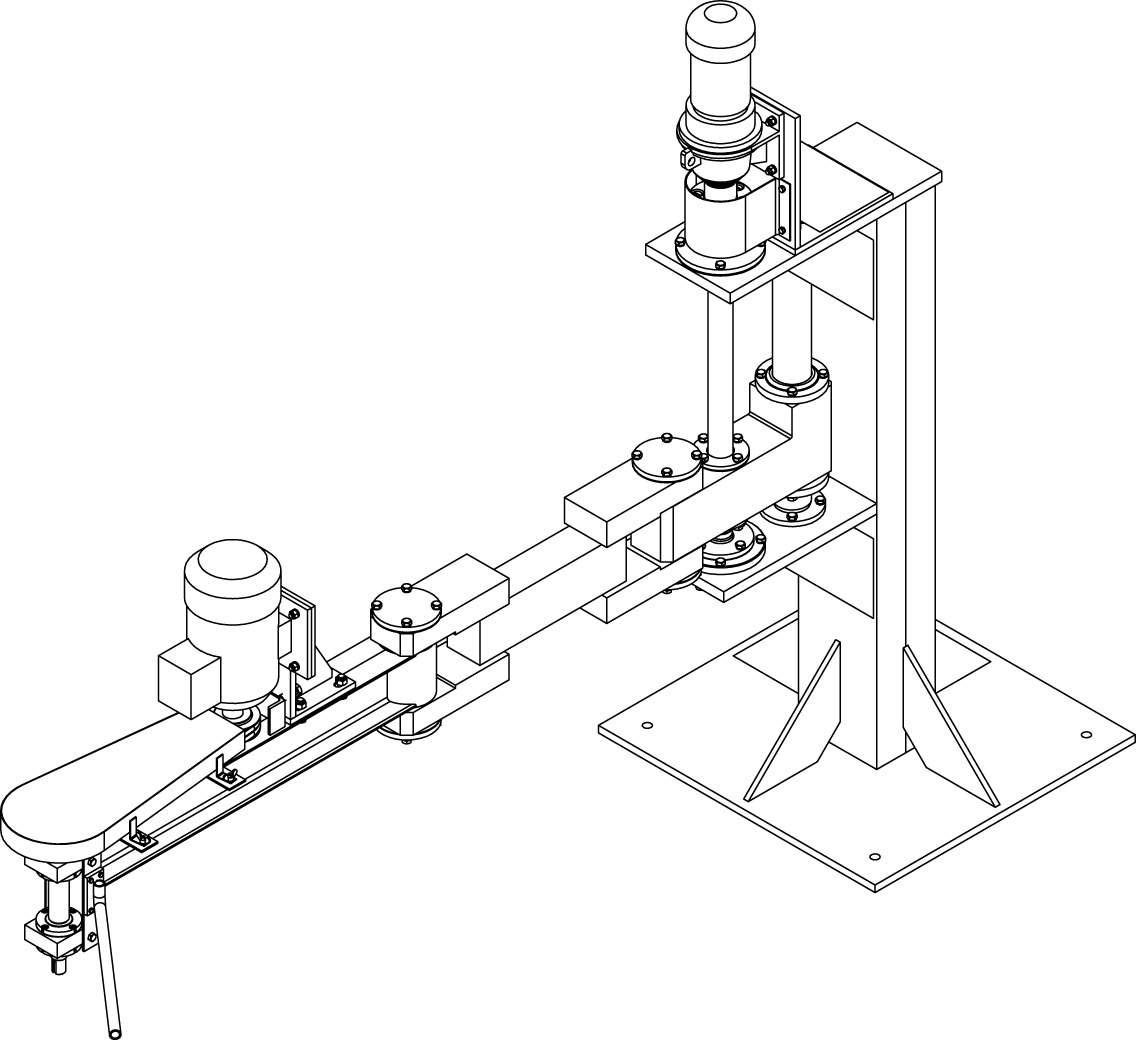

Коленорычажный станок преднозначен для полировки гранитных изделий алмазными кругами с использованием водяного охлаждения.
ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ
Коленорычажный станок (рис.1) состоит из вертикальной стойки (поз.1) к которой крепятся направляющая с ползуном (поз.2), винт вертикального подъёма (поз.З), две шарнирно-соединённых между собой балки (поз.4 и 5) к которым крепится вал головки (поз.6). Вертикальное перемещение головки достигается при помощи винтовой пары и мотор-редуктора, а вращательное -при помощи электродвигателя и двух клиновых ремней.
Обрабатываемая заготовка устанавливается на рабочем столе, после чего включается вода и привод вращения головки с алмазным инструментом. Начинается процесс шлифовки и полировки.
Требуемая чистота полировки (шлифовки) достигается путём обработки детали алмазными кругами (Ф160мм,Ф250мм) соответствующих номеров (от №1 до №9). Для получения качественной полированной поверхности в процессе полировки необходимо применять чистую проточную воду.
Коленорычажный станок (рис.1) состоит из вертикальной стойки (поз.1) к которой крепятся направляющая с ползуном (поз.2), винт вертикального подъёма (поз.З), две шарнирно-соединённых между собой балки (поз.4 и 5) к которым крепится вал головки (поз.6). Вертикальное перемещение головки достигается при помощи винтовой пары и мотор-редуктора, а вращательное -при помощи электродвигателя и двух клиновых ремней.
Обрабатываемая заготовка устанавливается на рабочем столе, после чего включается вода и привод вращения головки с алмазным инструментом. Начинается процесс шлифовки и полировки.
Требуемая чистота полировки (шлифовки) достигается путём обработки детали алмазными кругами (Ф160мм,Ф250мм) соответствующих номеров (от №1 до №9). Для получения качественной полированной поверхности в процессе полировки необходимо применять чистую проточную воду.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Габаритные размеры в мм :
1. Габаритные размеры в мм :
3000 х 850х 2200
2. Максимальный размер заготовки,
устанавливаемой на столе, в мм :
2. Максимальный размер заготовки,
устанавливаемой на столе, в мм :
1600 х 800
3. Число оборотов вала рабочей
головки, об/мин : 750
4. Диаметры применяемых алмазных
кругов, в мм: 160, 250
5. Электродвигатель вращения вала
рабочей головки:
в кВт : 5,5
число оборотов, об/мин : 1500
6. Мотор - редуктор привода вертикального
перемещения ЗМП - 31,5-45-120 -УЗ-380В,
ТУ2-056-216-83, шт: 1
7. Расход воды, в л/мин 10...15
3. Число оборотов вала рабочей
головки, об/мин : 750
4. Диаметры применяемых алмазных
кругов, в мм: 160, 250
5. Электродвигатель вращения вала
рабочей головки:
в кВт : 5,5
число оборотов, об/мин : 1500
6. Мотор - редуктор привода вертикального
перемещения ЗМП - 31,5-45-120 -УЗ-380В,
ТУ2-056-216-83, шт: 1
7. Расход воды, в л/мин 10...15

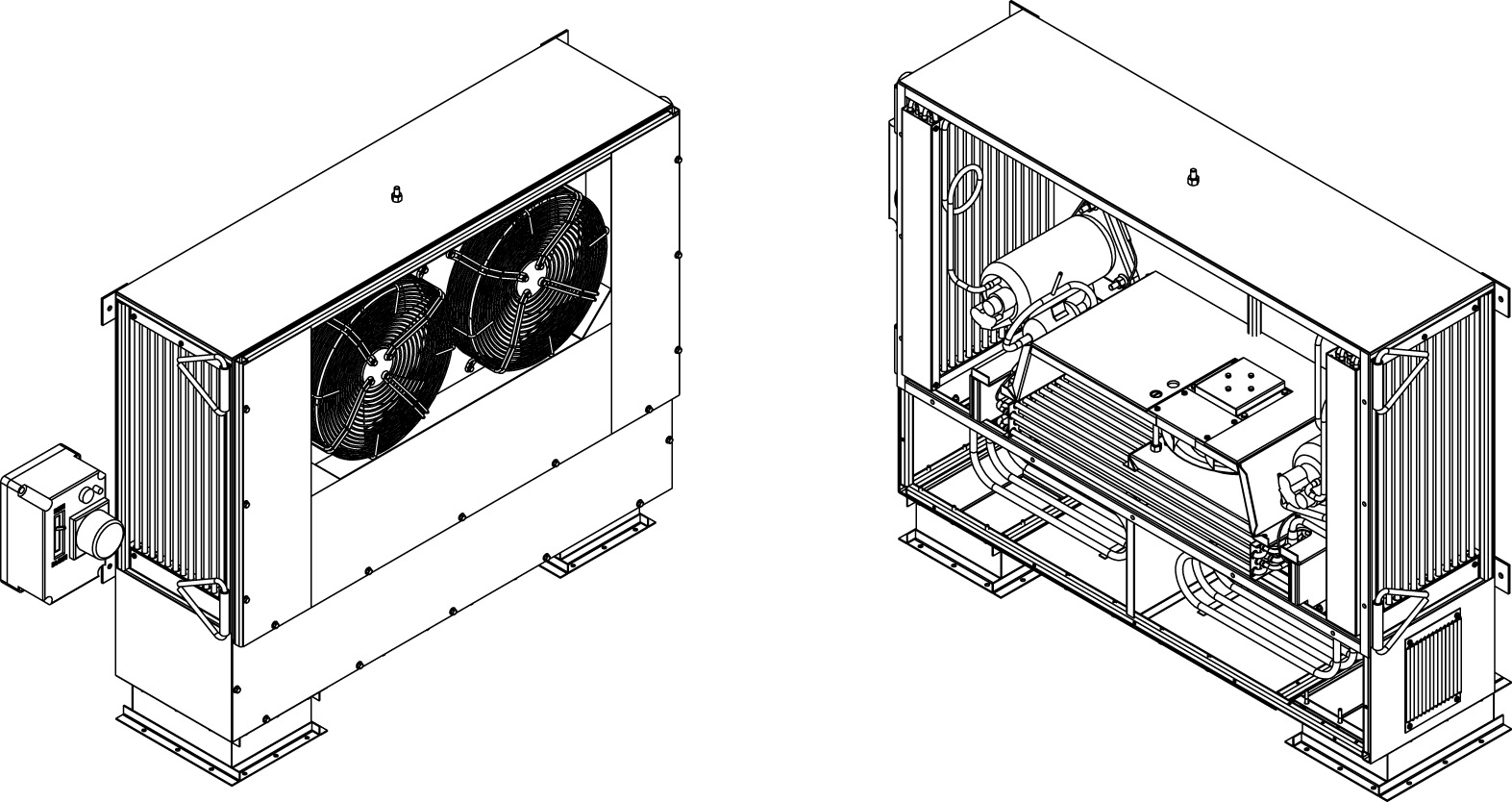

Кондиционер промышленный предназначен, в основном, для горячих цехов. В состав устройства входят два компрессора для охлаждения воздуха посредством хладагента и два электрических нагревателя (ТЭНа) для подогрева окружающего воздуха в холодное время года. Предусмотрена защита от одновременного включения ТЭНов и компрессоров.Корабельная оснастка

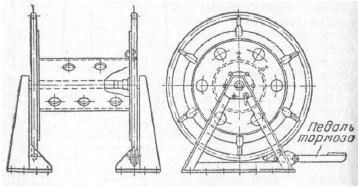

вьюшки служат для хранения рабочих швартовов, удобства их подачи
и уборки. Наиболее широкое распространение получили
горизонтальные
горизонтальныешвартовные вьюшки, оборудованные тормозом. Вертикальные вьюшки применяются только для растительных и синтетических тросов; они менее удобны в эксплуатации, но занимают меньше места. Вьюшки располагают на палубе или в надстройках таким образом, чтобы швартов было удобно подать как на киповую планку, так и на швартовный барабан механизма. Запасные швартовы хранятся в такелажных кладовых.
каток, отлитый из чугуна или стали, или выточенный из крепкого дерева и свободно вращающийся на оси. Роульс ставится, например, в киповых планках ил отдельно для направления троса, для поддержки рулевых штанг и т.д.

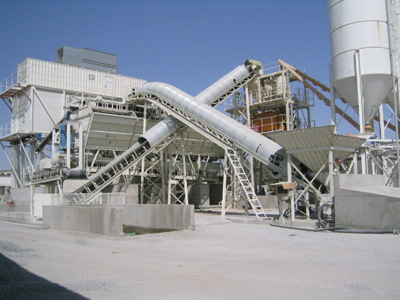

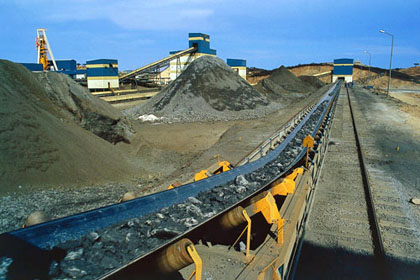

На странице представлены компоненты и примеры компоновки различных транспортных систем нашего исполнения.
